Veuillez noter que, si vous utilisez pfSense 2.4.4, vous devrez suivre ce tutoriel à la place.
1. Pour configurer OpenVPN sur pfSense 2.4.5, accédez à votre pfSense depuis votre navigateur, puis naviguez vers System > Certificate Manager > CAs. Sélectionnez +Add.
L'écran suivant devrait s'afficher :
2. Pour ce tutoriel, nous allons configurer notre pfSense pour qu'il se connecte à un serveur aux Pays-Bas, mais vous devriez vous connecter au serveur qui vous convient le mieux.
Suivez les étapes ci-dessous pour trouver le meilleur serveur pour votre connexion :
-

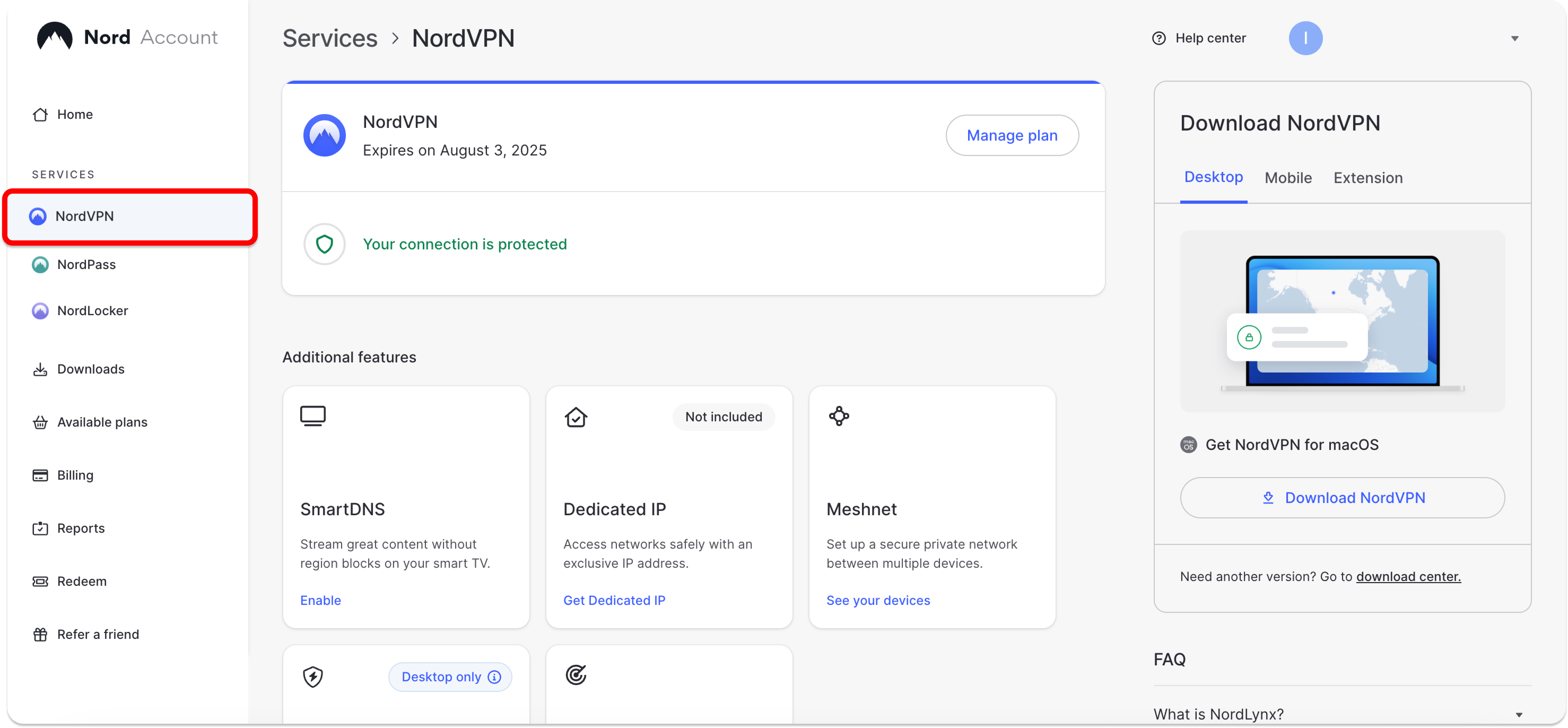

Connectez-vous à votre Nord Account, et cliquez sur NordVPN.

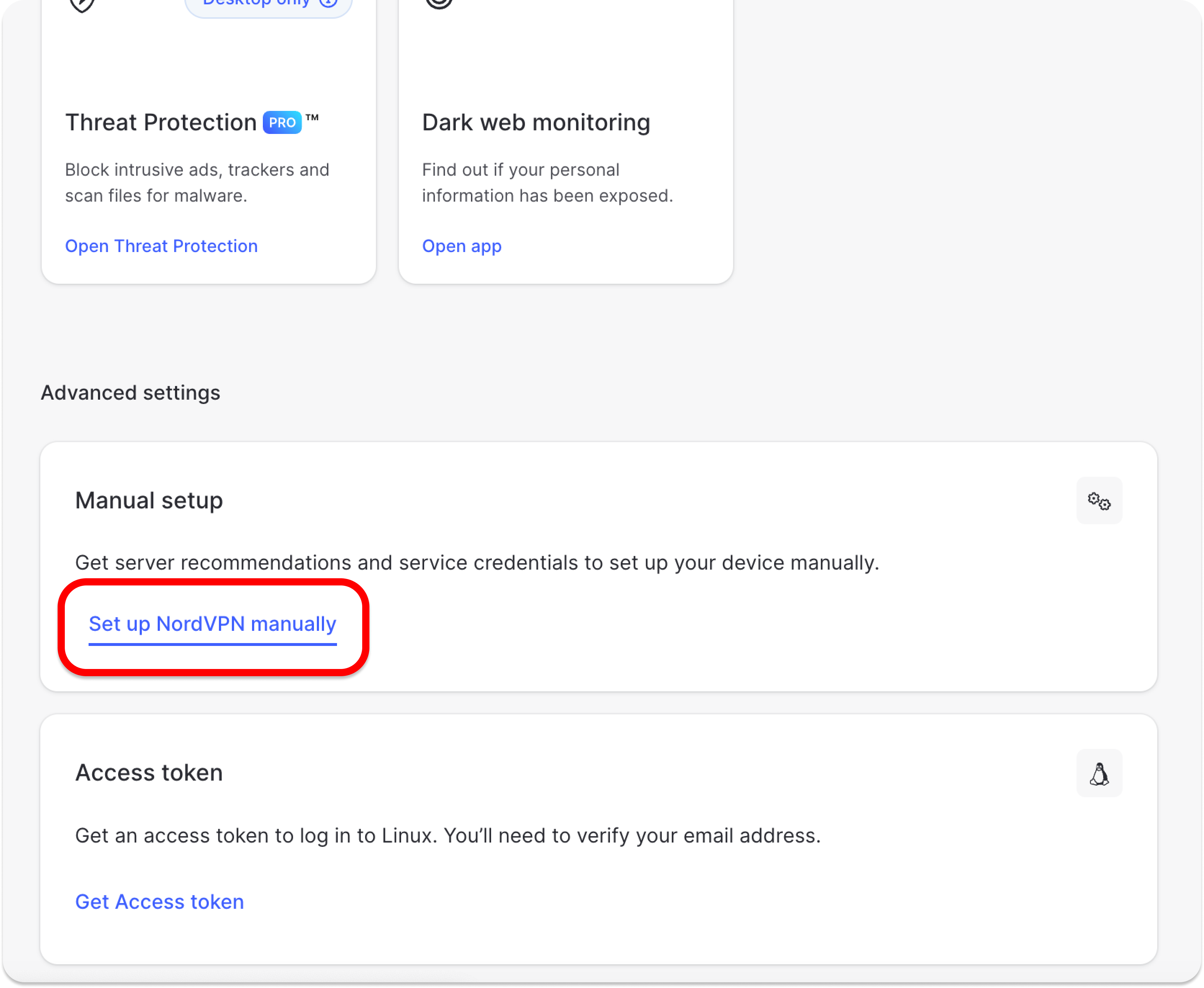

- Faites défiler jusqu’à Paramètres avancés et cliquez sur Configurer NordVPN manuellement.

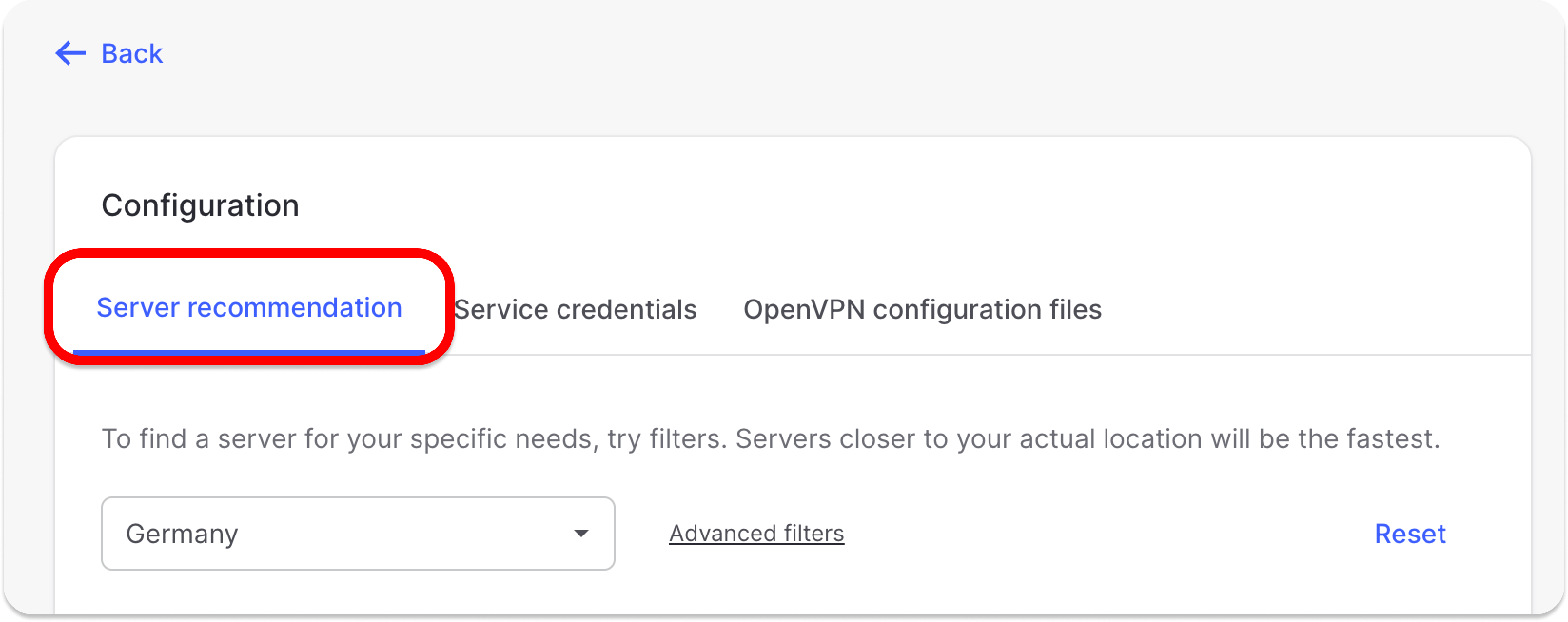

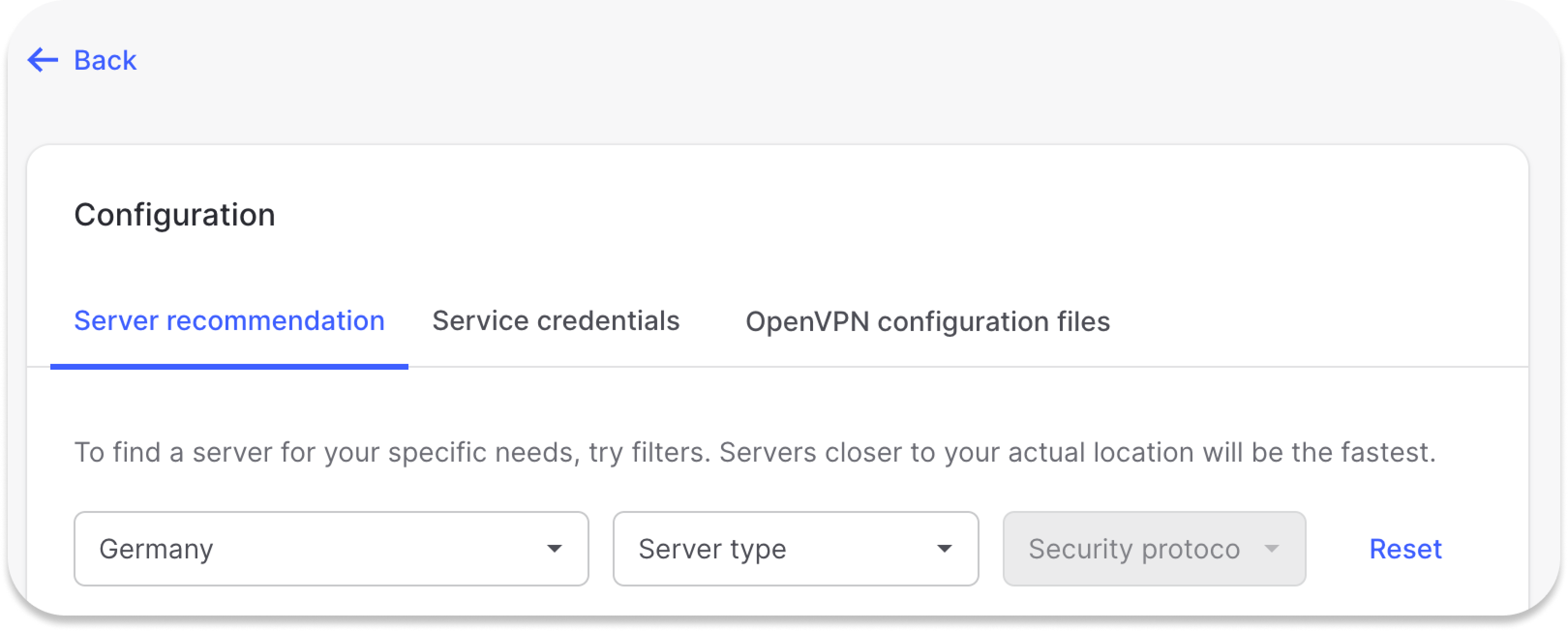

- Sélectionnez l'onglet Recommandation de serveur. En fonction de votre localisation, le meilleur serveur vous sera recommandé.

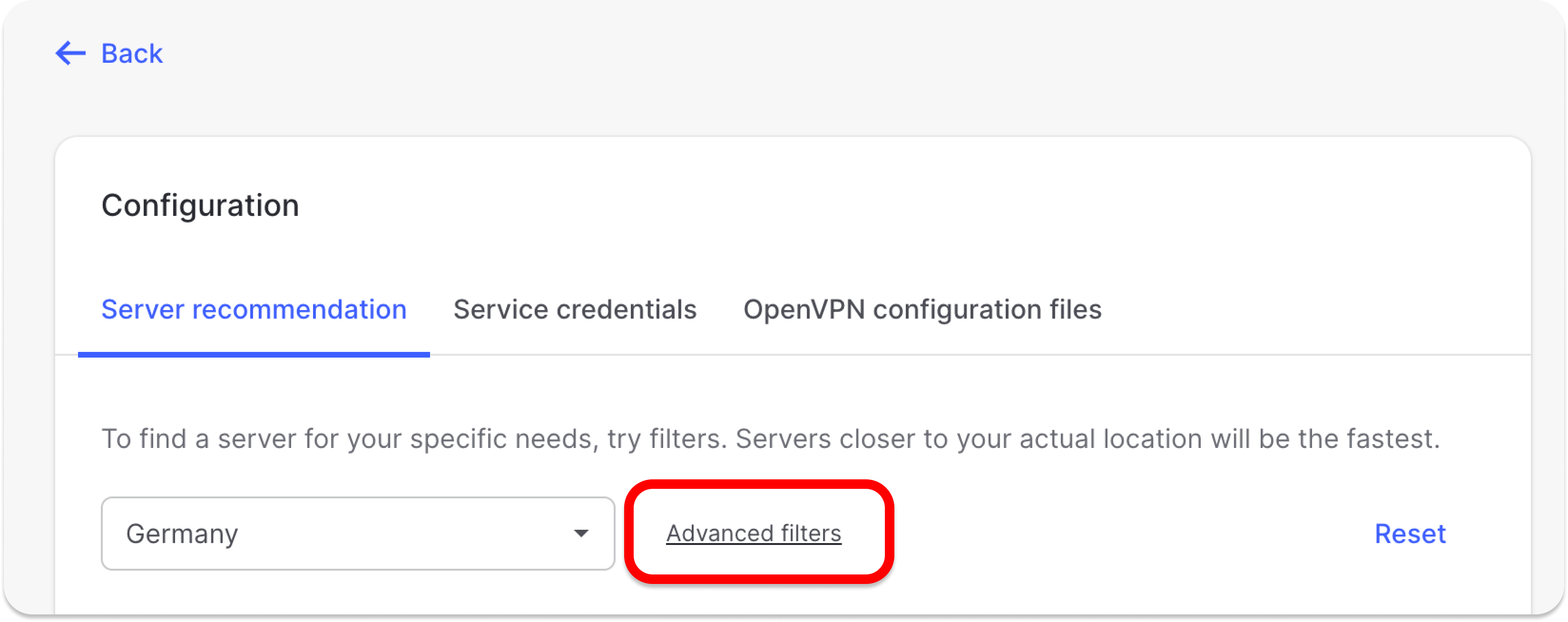

- En appuyant sur Filtres avancés, vous pouvez personnaliser davantage les serveurs recommandés en sélectionnant le Type de serveur et le Protocole de sécurité.
Si vous souhaitez sélectionner un serveur spécifique, procédez comme suit :

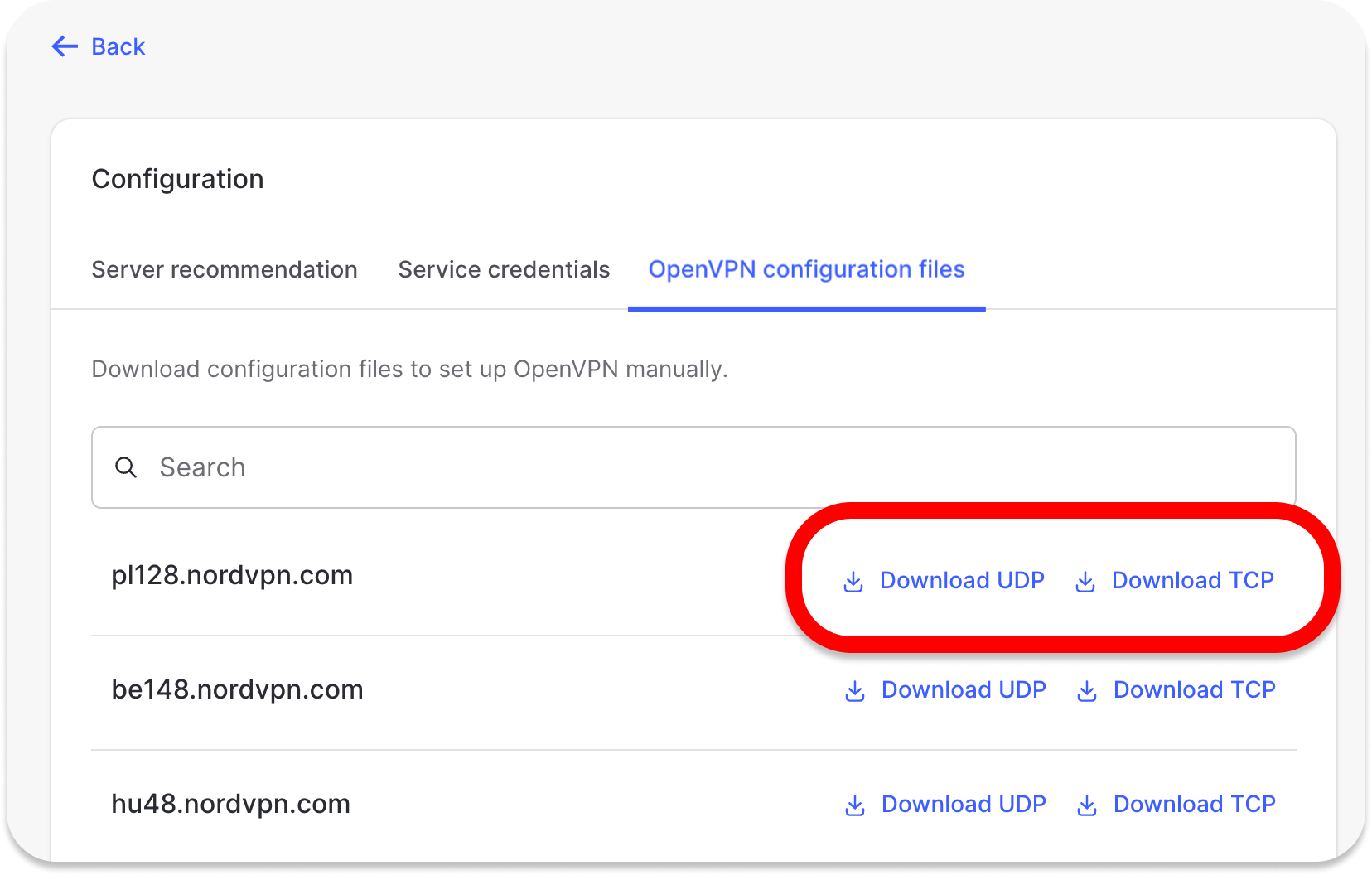

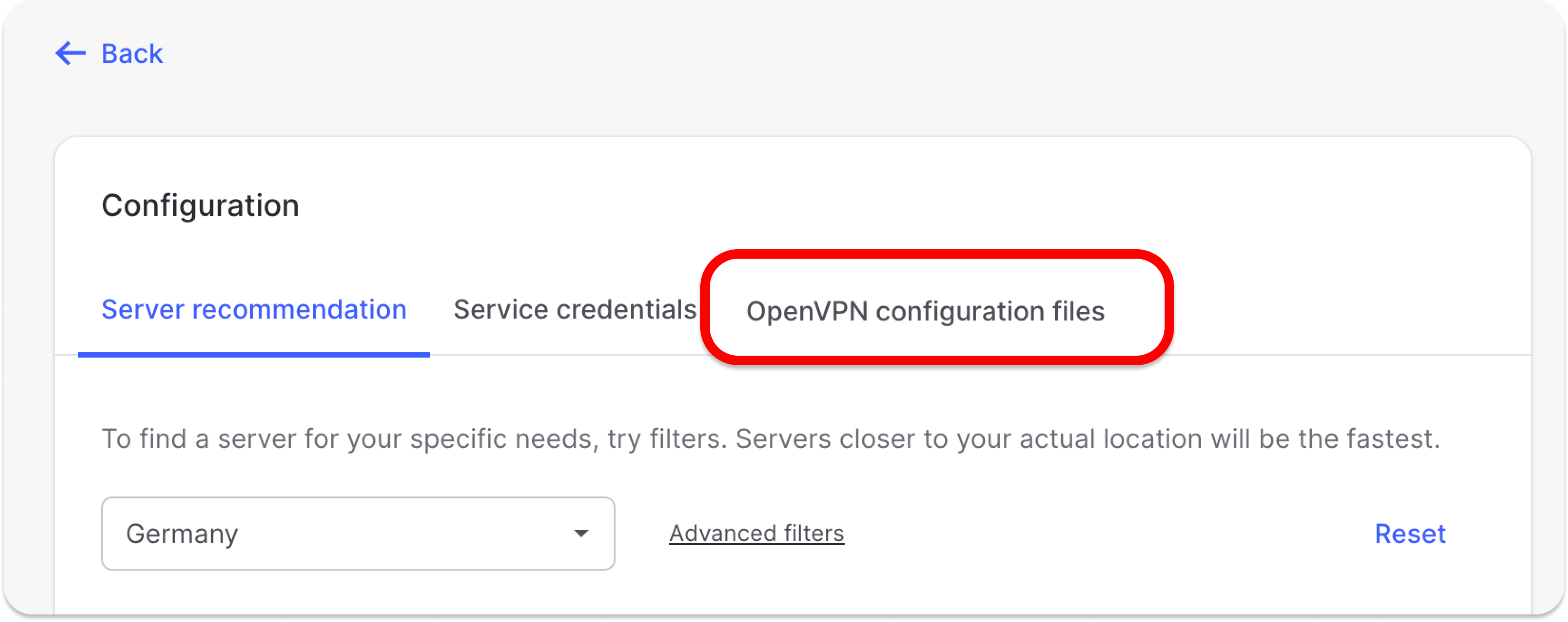

- Sous Configurer NordVPN manuellement, sélectionnez Fichiers de configuration OpenVPN.
- Recherchez le serveur auquel vous souhaitez vous connecter en utilisant la barre Rechercher ou en faisant défiler vers le bas et téléchargez-le en cliquant sur Télécharger UDP ou Télécharger TCP.
- Lors de la connexion manuelle à OpenVPN et IKEv2, vous devrez utiliser le Nom d’utilisateur et le Mot de passe sous l’onglet Identifiants de service.
Remplissez les champs comme suit :
Descriptive Name : NordVPN_CA (nous utilisons ce nom pour les besoins de ce manuel - vous pouvez utiliser le nom de votre choix)
Method : Import an existing Certificate Authority
Certificate data :
\-----BEGIN CERTIFICATE-----
MIIFCjCCAvKgAwIBAgIBATANBgkqhkiG9w0BAQ0FADA5MQswCQYDVQQGEwJQQTEQ
MA4GA1UEChMHTm9yZFZQTjEYMBYGA1UEAxMPTm9yZFZQTiBSb290IENBMB4XDTE2
MDEwMTAwMDAwMFoXDTM1MTIzMTIzNTk1OVowOTELMAkGA1UEBhMCUEExEDAOBgNV
BAoTB05vcmRWUE4xGDAWBgNVBAMTD05vcmRWUE4gUm9vdCBDQTCCAiIwDQYJKoZI
hvcNAQEBBQADggIPADCCAgoCggIBAMkr/BYhyo0F2upsIMXwC6QvkZps3NN2/eQF
kfQIS1gql0aejsKsEnmY0Kaon8uZCTXPsRH1gQNgg5D2gixdd1mJUvV3dE3y9FJr
XMoDkXdCGBodvKJyU6lcfEVF6/UxHcbBguZK9UtRHS9eJYm3rpL/5huQMCppX7kU
eQ8dpCwd3iKITqwd1ZudDqsWaU0vqzC2H55IyaZ/5/TnCk31Q1UP6BksbbuRcwOV
skEDsm6YoWDnn/IIzGOYnFJRzQH5jTz3j1QBvRIuQuBuvUkfhx1FEwhwZigrcxXu
MP+QgM54kezgziJUaZcOM2zF3lvrwMvXDMfNeIoJABv9ljw969xQ8czQCU5lMVmA
37ltv5Ec9U5hZuwk/9QO1Z+d/r6Jx0mlurS8gnCAKJgwa3kyZw6e4FZ8mYL4vpRR
hPdvRTWCMJkeB4yBHyhxUmTRgJHm6YR3D6hcFAc9cQcTEl/I60tMdz33G6m0O42s
Qt/+AR3YCY/RusWVBJB/qNS94EtNtj8iaebCQW1jHAhvGmFILVR9lzD0EzWKHkvy
WEjmUVRgCDd6Ne3eFRNS73gdv/C3l5boYySeu4exkEYVxVRn8DhCxs0MnkMHWFK6
MyzXCCn+JnWFDYPfDKHvpff/kLDobtPBf+Lbch5wQy9quY27xaj0XwLyjOltpiST
LWae/Q4vAgMBAAGjHTAbMAwGA1UdEwQFMAMBAf8wCwYDVR0PBAQDAgEGMA0GCSqG
SIb3DQEBDQUAA4ICAQC9fUL2sZPxIN2mD32VeNySTgZlCEdVmlq471o/bDMP4B8g
nQesFRtXY2ZCjs50Jm73B2LViL9qlREmI6vE5IC8IsRBJSV4ce1WYxyXro5rmVg/
k6a10rlsbK/eg//GHoJxDdXDOokLUSnxt7gk3QKpX6eCdh67p0PuWm/7WUJQxH2S
DxsT9vB/iZriTIEe/ILoOQF0Aqp7AgNCcLcLAmbxXQkXYCCSB35Vp06u+eTWjG0/
pyS5V14stGtw+fA0DJp5ZJV4eqJ5LqxMlYvEZ/qKTEdoCeaXv2QEmN6dVqjDoTAo
k0t5u4YRXzEVCfXAC3ocplNdtCA72wjFJcSbfif4BSC8bDACTXtnPC7nD0VndZLp
+RiNLeiENhk0oTC+UVdSc+n2nJOzkCK0vYu0Ads4JGIB7g8IB3z2t9ICmsWrgnhd
NdcOe15BincrGA8avQ1cWXsfIKEjbrnEuEk9b5jel6NfHtPKoHc9mDpRdNPISeVa
wDBM1mJChneHt59Nh8Gah74+TM1jBsw4fhJPvoc7Atcg740JErb904mZfkIEmojC
VPhBHVQ9LHBAdM8qFI2kRK0IynOmAZhexlP/aT/kpEsEPyaZQlnBn3An1CRz8h0S
PApL8PytggYKeQmRhl499+6jLxcZ2IegLfqq41dzIjwHwTMplg+1pKIOVojpWA==
\-----END CERTIFICATE-----
Appuyez sur Save.
3. Naviguez vers VPN > OpenVPN > Clients et appuyez sur +Add.

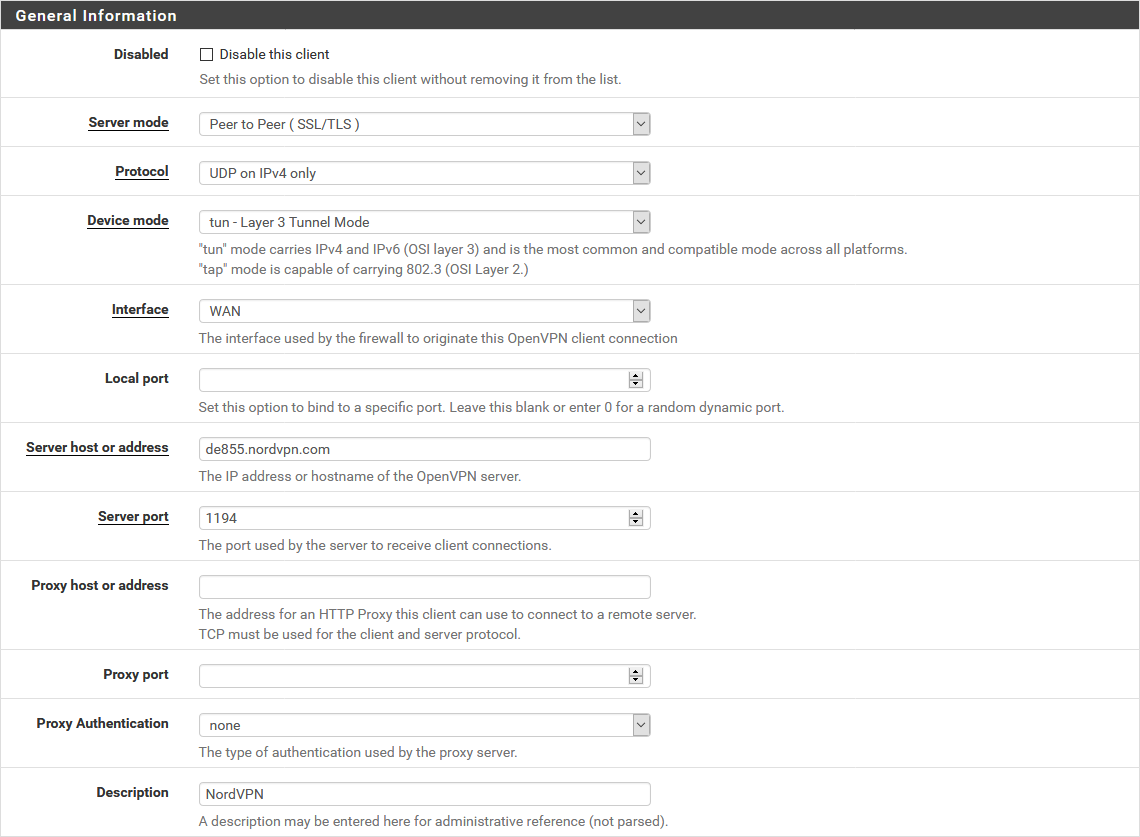

4. Remplissez les champs comme suit :
Disable this client : décoché
Server mode : Peer to Peer (SSL/TLS)
Protocol : UDP on IPv4 only (vous pouvez également utiliser TCP)
Device mode : tun - Layer 3 Tunnel Mode
Interface : WAN
Local port : laissez vide Server host or address : le nom d'hôte du serveur qui vous est recommandé (dans notre cas, il s'agit de855.nordvpn.com)
Server port : 1194 (utilisez 443 si vous utilisez TCP)
Proxy host or address : laissez vide Proxy port : laissez vide Proxy Authentication : none Description : n'importe quel nom. Nous utiliserons NordVPN.

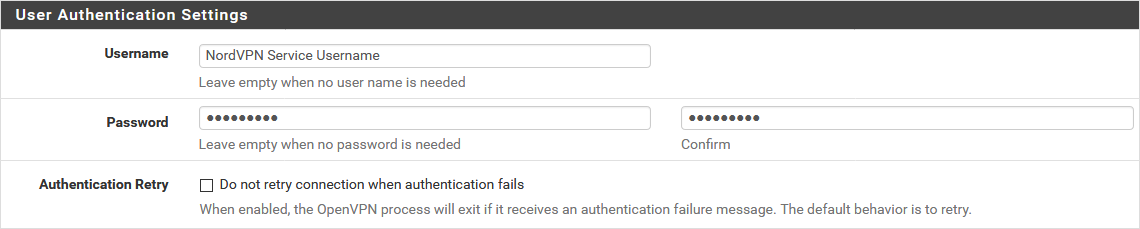

USER AUTHENTICATION SETTINGS
Nom d’utilisateur : nom d’utilisateur de service pour NordVPN
Mot de passe : mot de passe de service pour NordVPN dans les deux champs.
Suivez les étapes ci-dessous pour trouver les identifiants de service pour la configuration manuelle de la connexion :
-

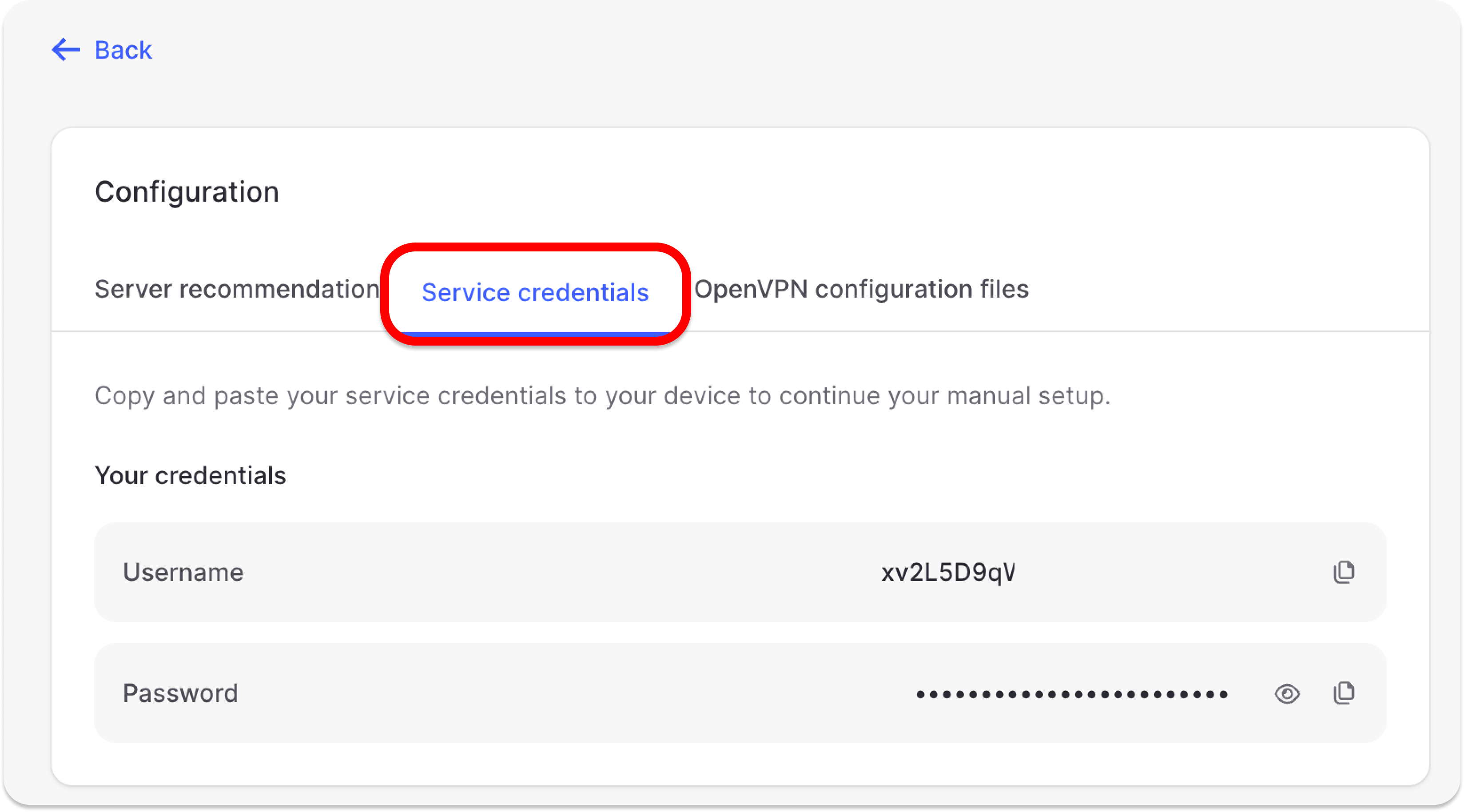

Connectez-vous à votre Nord Account, cliquez sur NordVPN et, sous Configuration manuelle, cliquez sur Identifiants de service. Vous y trouverez le Nom d’utilisateur et le Mot de passe nécessaires pour vous connecter manuellement.
Authentication Retry : décoché.

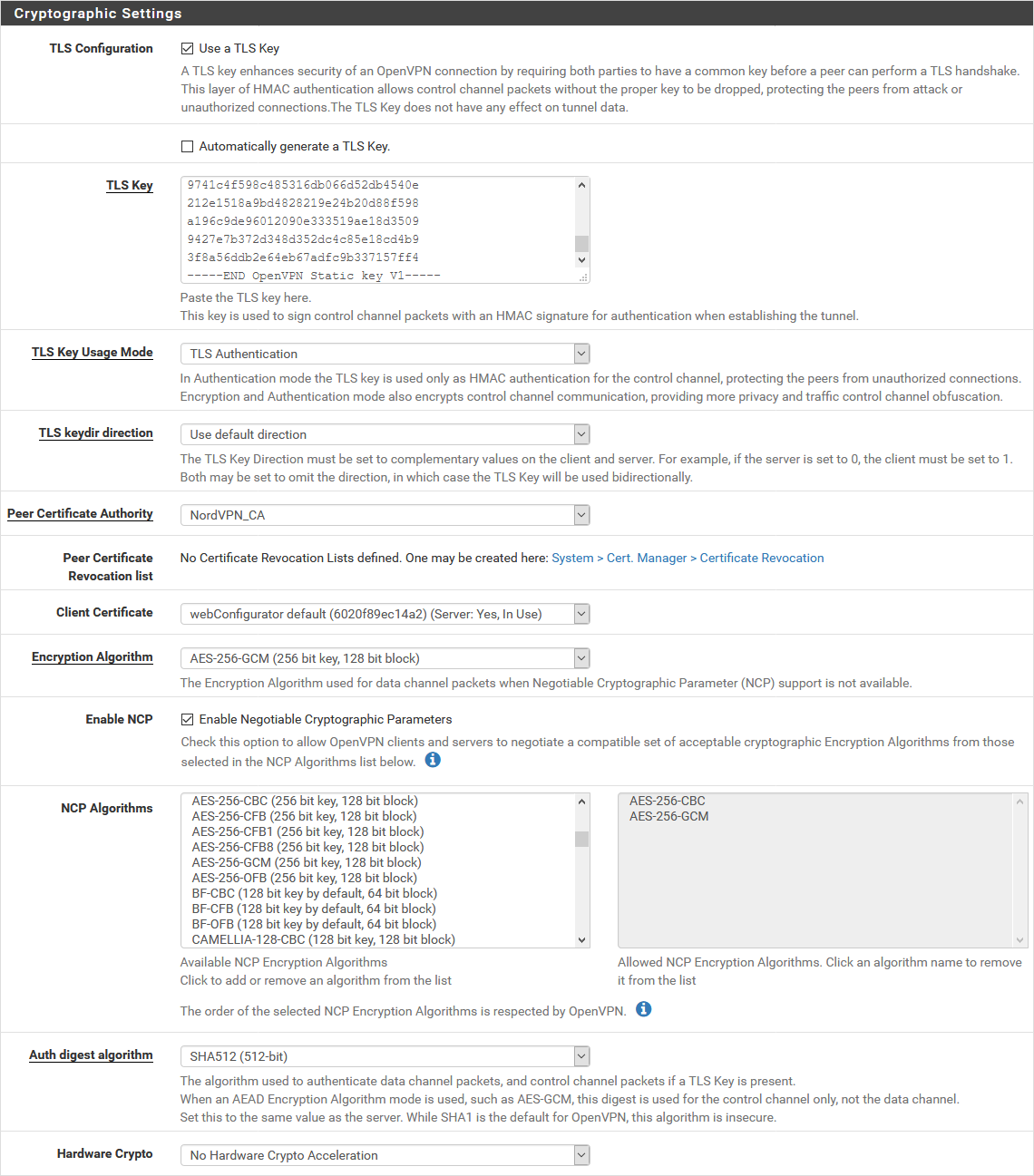

CRYPTOGRAPHIC SETTINGS
TLS Configuration : Use a TLS Key - coché ; Automatically generate a TLS key - décoché
TLS Key :
\-----BEGIN OpenVPN Static key V1-----
e685bdaf659a25a200e2b9e39e51ff03
0fc72cf1ce07232bd8b2be5e6c670143
f51e937e670eee09d4f2ea5a6e4e6996
5db852c275351b86fc4ca892d78ae002
d6f70d029bd79c4d1c26cf14e9588033
cf639f8a74809f29f72b9d58f9b8f5fe
fc7938eade40e9fed6cb92184abb2cc1
0eb1a296df243b251df0643d53724cdb
5a92a1d6cb817804c4a9319b57d53be5
80815bcfcb2df55018cc83fc43bc7ff8
2d51f9b88364776ee9d12fc85cc7ea5b
9741c4f598c485316db066d52db4540e
212e1518a9bd4828219e24b20d88f598
a196c9de96012090e333519ae18d3509
9427e7b372d348d352dc4c85e18cd4b9
3f8a56ddb2e64eb67adfc9b337157ff4
\-----END OpenVPN Static key V1-----
TLS Key Usage Mode : TLS Authentication
TLS keydir direction : Use default direction
Peer certificate authority : NordVPN_CA
Peer Certificate Revocation list : ne pas définir
Client certificate : webConfigurator default (59f92214095d8) (Server: Yes, In Use) (notez que les numéros sur votre machine peuvent être différents)
Encryption Algorithm : AES-256-GCM
Enable NCP : coché
NCP Algorithms : AES-256-GCM et AES-256-CBC
Auth digest algorithm : SHA512 (512-bit)
Hardware Crypto : No Hardware Crypto Acceleration

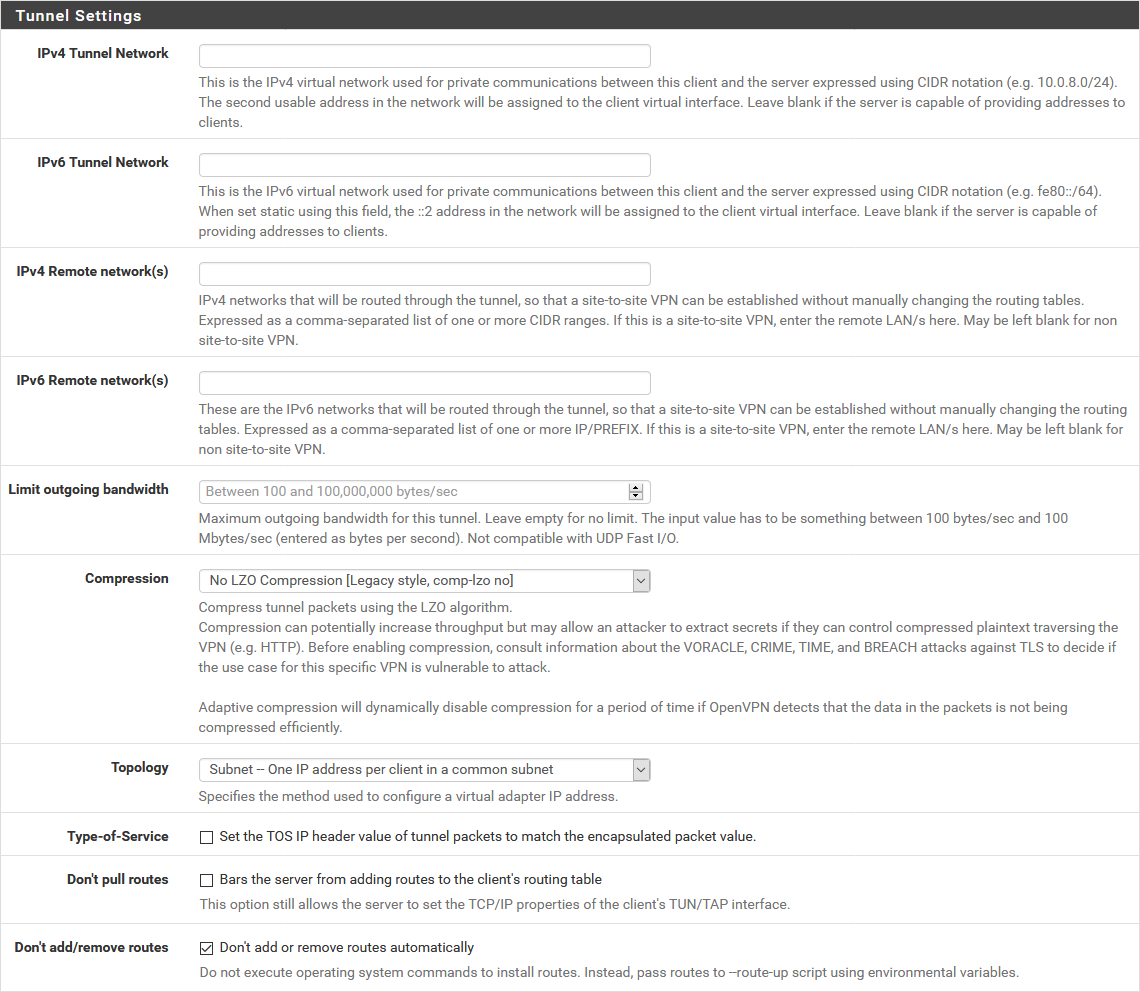

TUNNEL SETTINGS
IPv4 tunnel network : laissez vide
IPv6 tunnel network : laissez vide
IPv4 remote network(s) : laissez vide
IPv6 remote network(s) : laissez vide
Limit outgoing bandwidth : laissez vide
Compression : No LZO Compression [Legacy style,comp-lzo no]
Topology : Subnet – One IP address per client in a common subnet
Type-of-Service : décoché
Don’t pull routes : décoché
Don’t add/remove routes : coché

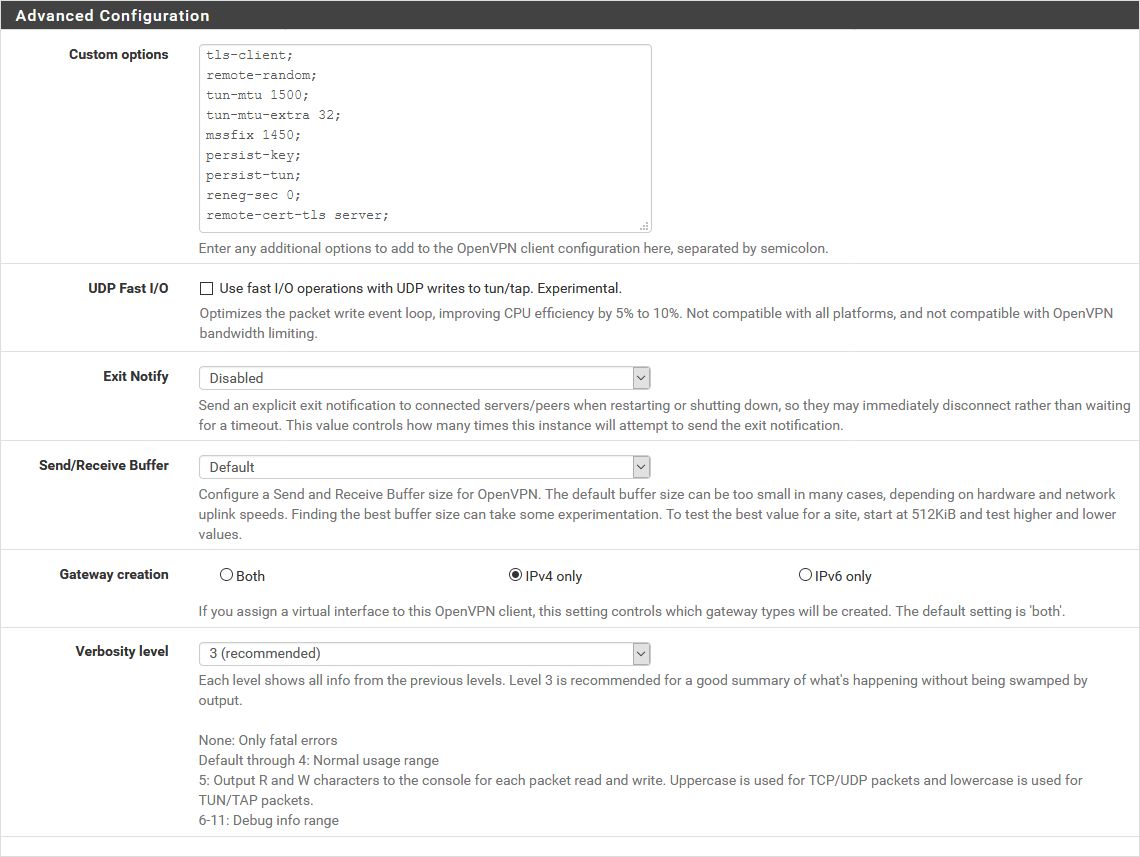

ADVANCED CONFIGURATION
Custom Options
tls-client ;
remote-random ;
tun-mtu 1500 ;
tun-mtu-extra 32 ;
mssfix 1450 ;
persist-key ;
persist-tun ;
reneg-sec 0 ;
remote-cert-tls server ;
UDP FAST I/O : décoché
Exit Notify : Disabled
Send/Receive Buffer : Default
Gateway creation : IPv4 only
Verbosity level : 3 (recommended)

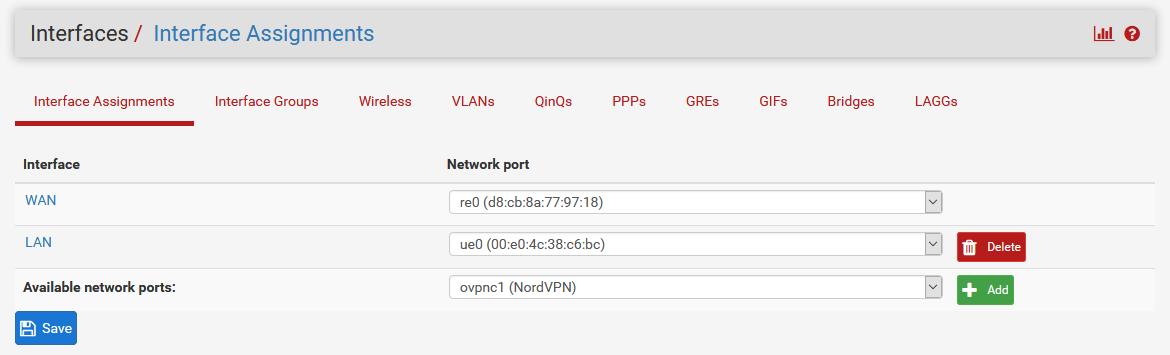

5. Naviguez vers Interfaces > Interface Assignments, puis Add pour ajouter l'interface NordVPN.

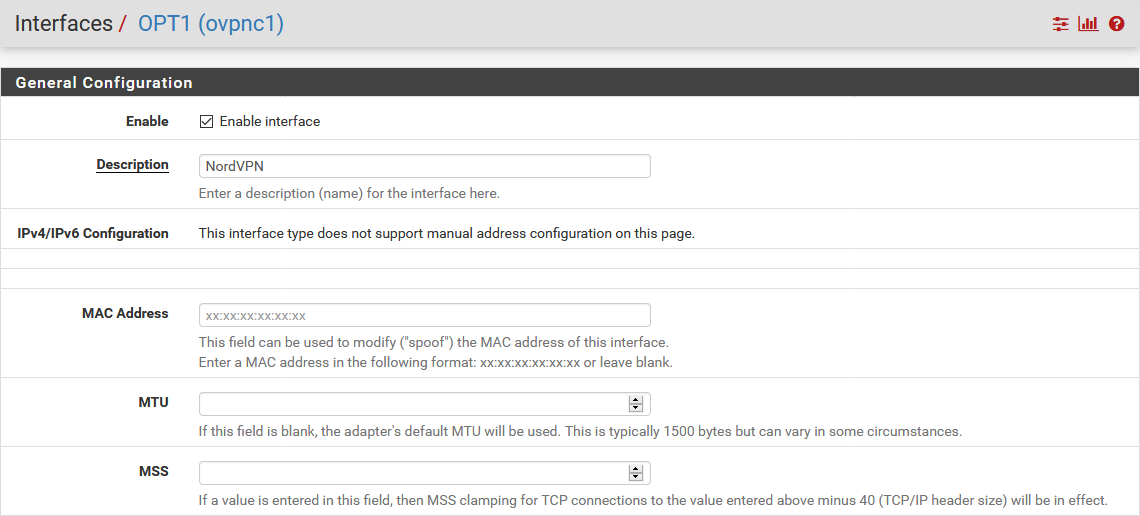

6. Appuyez sur OPT1 à gauche de l'interface qui vous a été attribuée et remplissez les informations suivantes :
Enable : coché
Description : NordVPN
Mac Address : laissez vide
MTU : laissez vide
MSS : laissez vide
Ne changez rien d'autre. Il suffit de faire défiler la liste jusqu'en bas et d'appuyer sur Save.

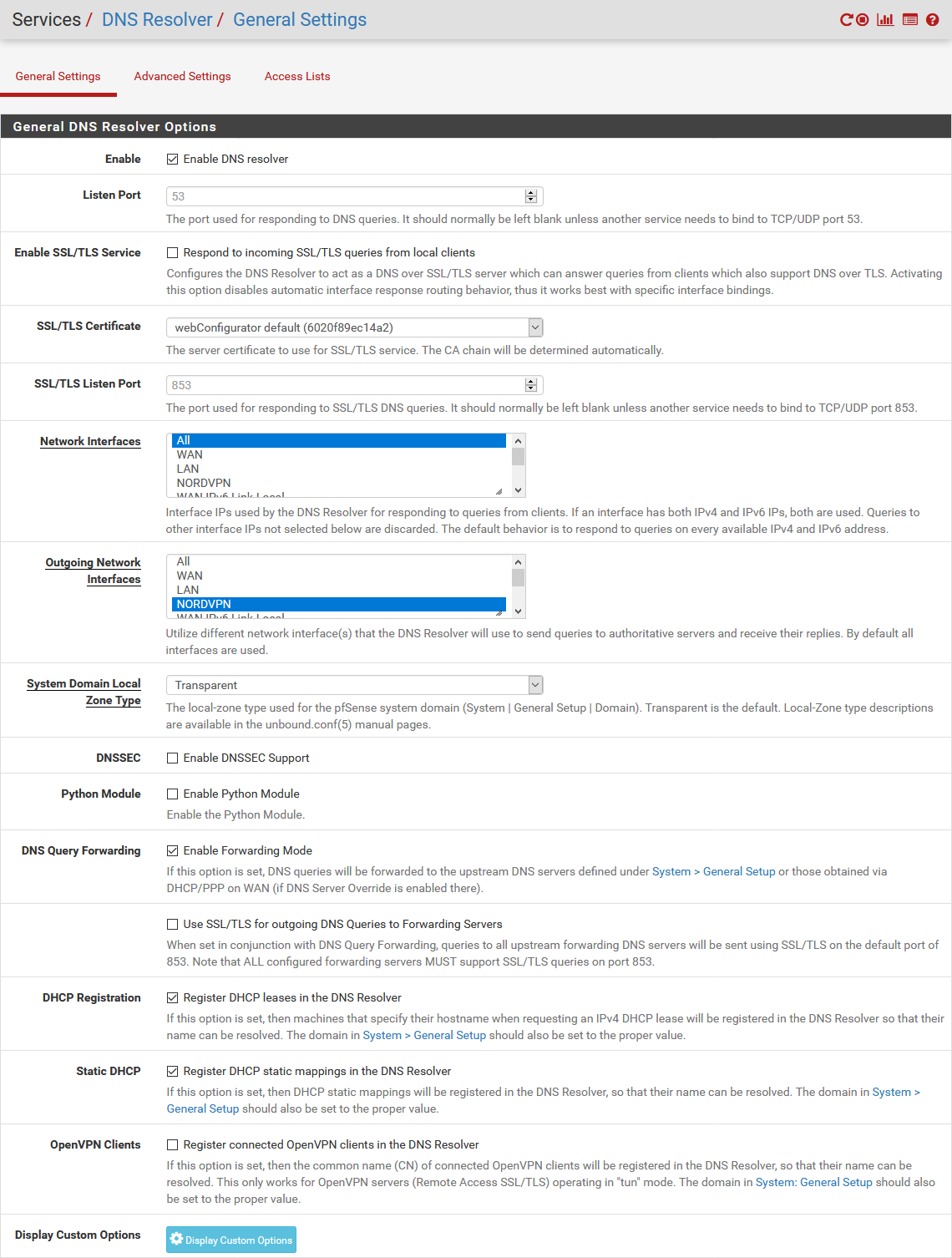

7. Naviguez vers Services -> DNS Resolver -> General Settings.
Enable : coché
Listen port : laissez tel quel
Enable SSL/TLS Service : décoché
SSL/TLS Certificate : webConfigurator default (59f92214095d8) (Server: Yes, In Use) (notez que les numéros sur votre machine peuvent être différents)
SSL/TLS Listen Port : laissez tel quel
Network Interfaces : All
Outgoing Network Interfaces : NordVPN
System Domains Local Zone Type : Transparent
DNSSEC : décoché
Python Module : décoché DNS Query Forwarding : Enable forwarding mode - coché ; Use SSL/TLS for outgoing DNS Queries to Forwarding Servers - décoché
DHCP Registration : coché
Static DHCP : coché
OpenVPN Clients : décoché
Cliquez sur Save.

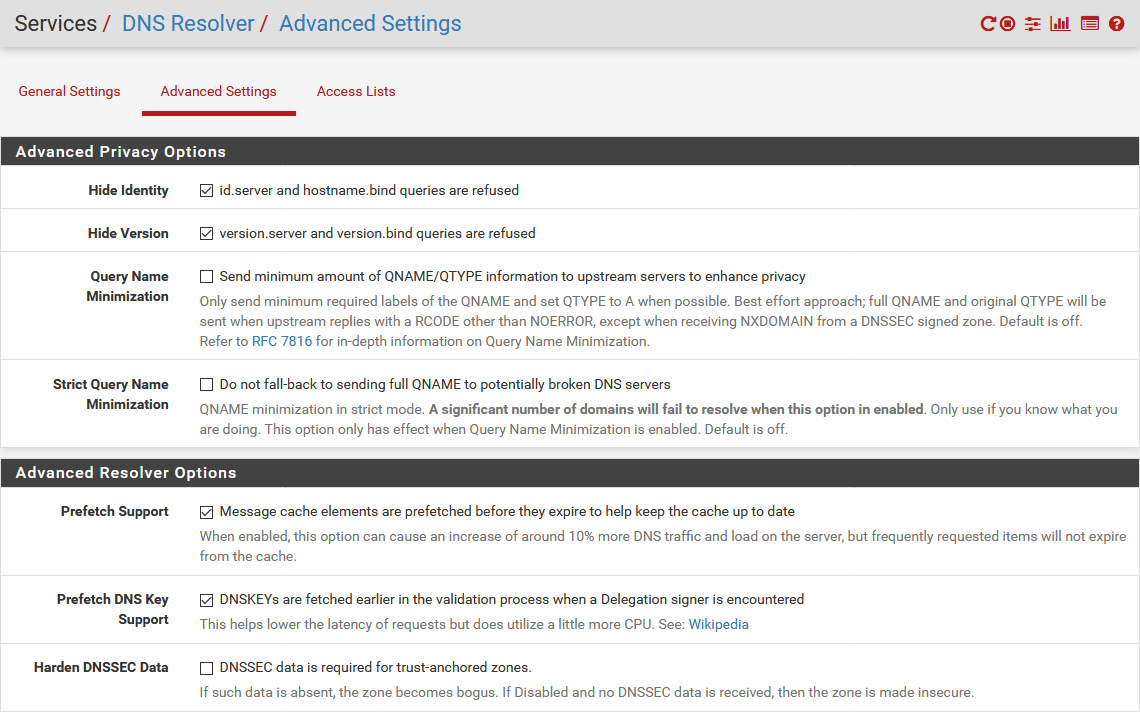

8. Dans DNS Resolver, sélectionnez Advanced Settings en haut et remplissez les champs suivants :
ADVANCED PRIVACY OPTIONS :
Hide Identity : coché
Hide Version : coché
Query Name Minimization : décoché
Strict Query Name Minimization : décoché
ADVANCED RESOLVER OPTIONS :
Prefetch Support : coché
Prefetch DNS Key Support : coché
Harden DNSSEC Data : décoché
Ne changez rien d'autre. Il suffit de faire défiler la liste jusqu'en bas et d'appuyer sur Save

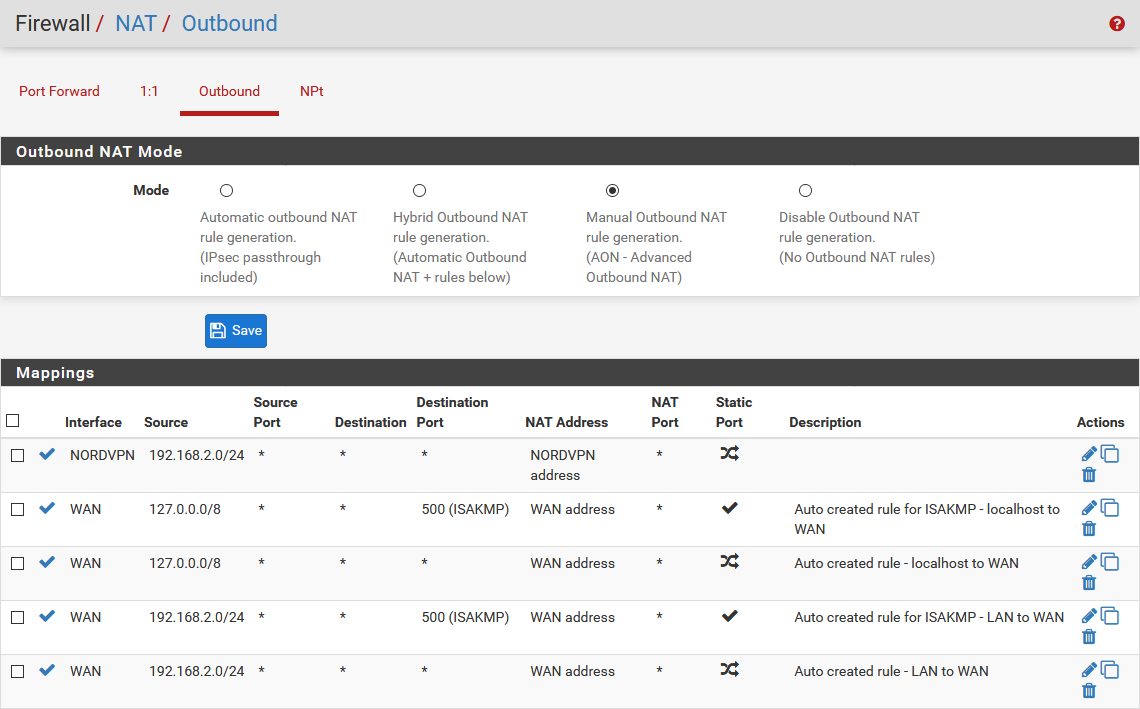

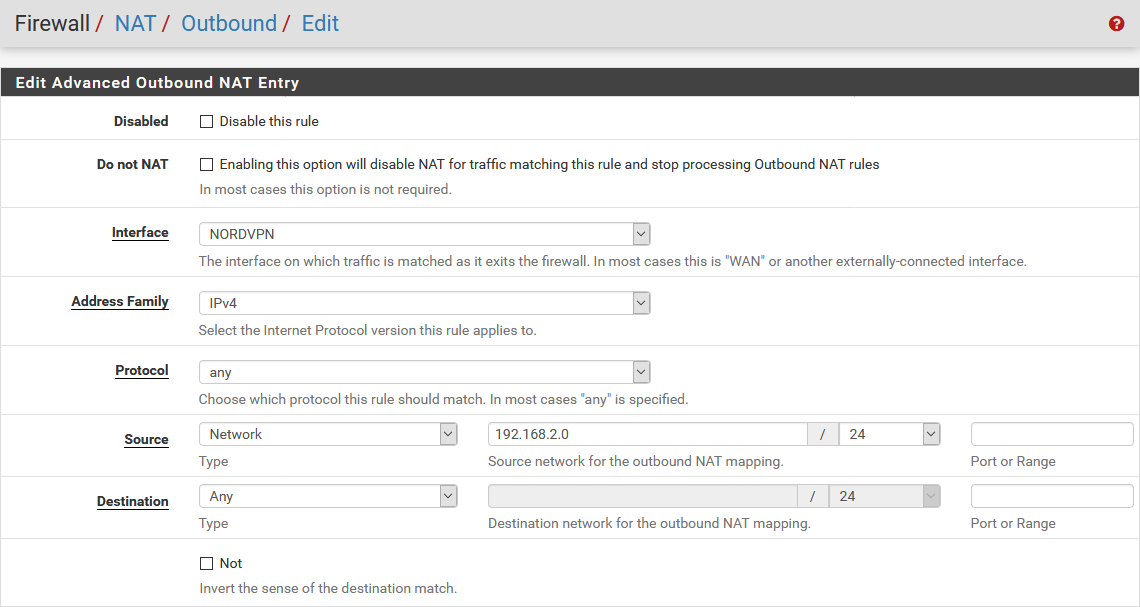

9. Naviguez vers Firewall > NAT > Outbound et sélectionnez Manual Outbound NAT rule generation. Appuyez sur Save. Six règles apparaissent. Supprimez toutes les règles IPv6 et ajoutez-en une nouvelle.
9.1. Interface : NordVPN.
9.2.Source : le sous-réseau de votre réseau local, par exemple 192.168.2.0/24.
9.3.Cliquez sur Save. À la fin, cela devrait ressembler à ceci :

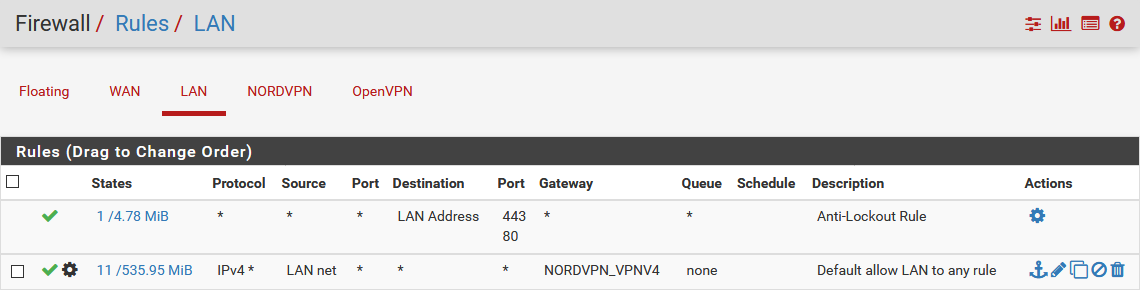

10. Naviguez vers Firewall > Rules > LAN et supprimez la règle IPv6. Modifiez également la règle IPv4.
10.1. Appuyez sur Show Advanced Options
10.2. Changez Gateway par NordVPN
10.3. Cliquez sur Save.
L'écran devrait maintenant ressembler à ceci :

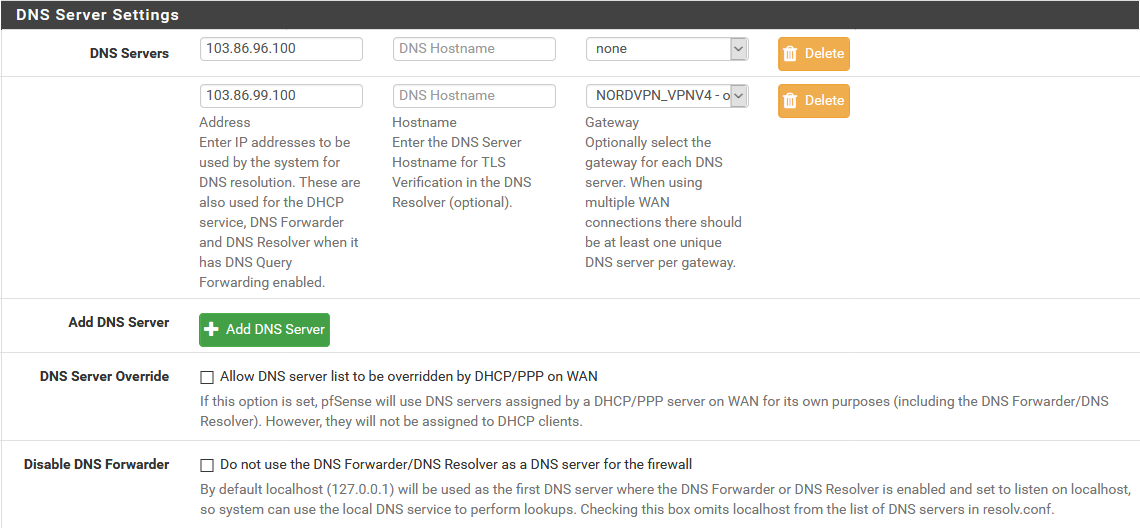

11. Allez dans System > General Setup et remplissez les champs comme suit :
Serveur DNS 1 : 103.86.96.100 ; none
Serveur DNS 2 : 103.86.99.100.100 ; NordVPN_VPNV4 - opt1 - ...
Ne changez rien d'autre. Cliquez sur Save.

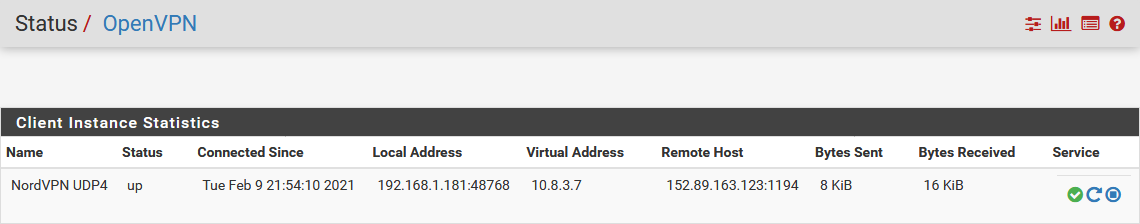

12. Naviguez maintenant vers Status > OpenVPN. Le statut doit indiquer que le service est « up ».

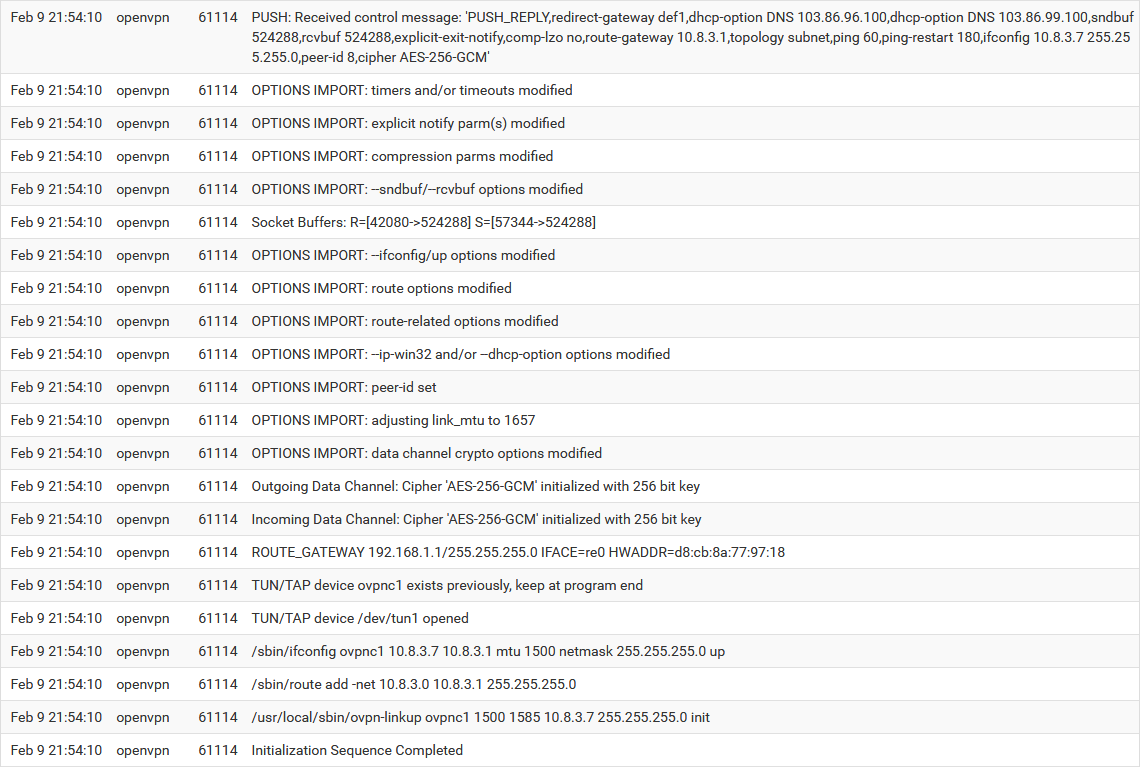

13. Vous pouvez également consulter le fichier journal de connexion sous Status > System logs > OpenVPN :
C'est tout !La configuration du VPN sur pfsense est terminée et vous devriez maintenant avoir une connexion VPN.
Si l'IP ne change pas après avoir configuré le VPN, essayez de redémarrer le routeur pfSense, puis vérifiez l'IP une nouvelle fois.
